刮板薄膜蒸发器原理是什么

分享到:
垂直刮膜空调蒸发器,WFE-VA:


根据刮板的类型可分为以下几种类型:


VA型刮膜空调蒸发器的刮膜形式是径向可滑移式刮膜,由SWITH发明,因此也被称为SWITH。每一个刮膜片安装在U型导槽内,其开口朝向外,刮膜片是一个矩形圆柱体,刮膜片端面上有一个一定角度的凹槽,通过改变槽角可以调节附面层停留的时间。本实用新型安装时,带槽面向外,在转子“U”型槽内可以自由滑动,在离心力的作用下,沿导槽径向甩向加热面,并与转子一起作圆周运动,使附面层分布均匀,充分混合,热交换良好。
膜制材料通常使用PTFE,合成石墨或类似材料。VB型刮膜空调蒸发器。


VB型刮膜空调蒸发器,其刮膜形式与刮板式搅拌器相似,并配有硬质叶轮。其刮膜长度与加热面相同,按刮膜宽度和空调蒸发器大小调整至与加热壁之间1~3mm的间隙,因此对加热面无磨损。这种密封式结构,转子表面非常光滑,易于清洁,因此,该材料适用范围广,非常适合食品工业,同样也适用于制药工业GMP的要求。可以处理粘度达到50,000毫帕左右的产品。


VB型刮膜空调蒸发器的硬质叶片也可以加工成螺旋形,在此过程中,产品的粘度可达到70,000毫帕。
刮板料选用与汽化器筒体同样的材质。


(c)WFE-VC空调蒸发器:


又称铰链式刮膜空调蒸发器,具有中心旋转的轴,它利用离心力将刮膜压在加热壁上,使之保持一定角度,将物料刮到所需的附面层上,从而防止表面结垢、结焦。这类转子对附面层提供了有效的压力(高挥发率和低浓缩率)。

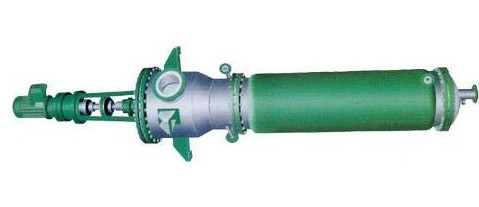

刮板蒸发器





该产品适用于受热表面容易结垢、有固体颗粒或在挥发时容易结晶以及需要将其浓缩为干燥(即干燥)的物料,处理粘度为35,000毫帕。
这类转子广泛应用于改变刮刀的频率和质量,调节离心力。


刮板的材质一般与空调蒸发器筒体选用相同的金属材料,也可以选用PTFE材料。
Vd型刮膜空调蒸发器。


也称为柔性刮膜空调蒸发器,带槽滑块固定在“L”槽内,依靠离心力和弹性力双重载荷使物料在加热表面形成附面层,同样可通过调整槽角调节附面层停留的时间。


本实用新型利用弹性力产生的外加载荷,特别适用于粘度较大且易聚合的物料,具有良好的壁面自清洁作用。


该刮片材料具有PTFE和合成石墨等类似材料所不具备的优良性能。


一种WFE-KV型垂直锥形刮膜空调蒸发器。


该KV型刮膜空调蒸发器选用刚度刮膜结构工程,选用空调蒸发器上部(高挥发区)为圆柱型筒形,下部(低挥发区)为圆锥形;转子叶通过轴向运动调整,在低挥发区内的转子刮膜与加热面之间可以调整间隙。这样,即使当浓缩液的低排放率(高挥发率)很高时,也可以使加热表面均匀地获得湿润,同时改变附面层厚度(减薄)和停留的时间(延长),使挥发率在这里得到改进。


对于要求残渣中含有极少量低沸物成分,粘度在50,000mpas左右的产品,它是非常适合的。
WFE-KH型水平锥形刮膜空调蒸发器。


水平锥形刮膜空调蒸发器与垂直锥形刮膜空调蒸发器有很大的相似之处,其结构相似,但以下性能有所不同:
轻组分(低沸物)和附面层(高沸物)为顺流,适用于通过闪蒸进入空调蒸发器而直接流入过热物料的情况;
其停留的时间长,流动方向与重力方向呈90度,可作为反应器使用;
由于空间要求较低,WFE-KH空调蒸发器可放置在现有建筑物高度有限、无法放置垂直空调蒸发器的地方;
这种空调蒸发器的粘度可达70000毫帕左右;
